Система аспирации

Что такое система аспирации и чем она отличается от вентиляции?

Система аспирации воздуха это система удаления пыли, обрезков и любой другой твердой и сыпучей фракции из воздуха, образующейся в процессе работы станков на производствах. Аспирация не явялется частью системы вентиляции. Её основной задачей является удаление отходов от станков посредством пневмотранспорта, в то время как вентиляция очищает и подготавливает воздух для комфортной работы персонала.

Устройство системы аспирации

Система аспирации NESTRO имеет модульное устройство и состоит из набора установок, соединенных воздуховодом. Как правило, она состоит из:

  • Воздуховода для системы аспирации
  • Устройства предварительной очистки (сепаратора)
  • Пылулавителя на основе рукавного фильтра
  • Вентилятора, нагнетающего давление
  • Дробилки, выравнивающей плотность отходов
  • Системы хранения и утилизации (котел, подключенный к системе отопления)
  • Автоматика

Вся система устроена таким образом, что она работает как единое целое с Вашим производством: шкаф управления NESTRO собирает показания многочисленных датчиков и управляет аспирацией в зависимости от работы станков. Подробное описание каждого компонента Вы можете найти ниже или связавшись с нами.

Основные элементы системы аспирации

Воздуховод

Наши элементы конструкций воздуховодов и каналов произведены в Германии и обеспечивают Вам множество преимуществ. Они характеризуются высокой износоустойчивостью, низкими эксплуатационными расходами, небольшим сопротивлением трения и автоматическим выравниванием потенциалов. Элементы конструкций различного диаметра легко монтируются на месте.

Подробнее

Сепаратор

Воздушный сепаратор барабанного или циклонного типа удаляет крупную фракцию из потока воздуха, предотвращая тем самым всю систему аспирации от забивания и износа. Барабанные сепараторы NESTRO имеют функцию самоочистки. Циклонные сепараторы подбираются индивидуально под режим работы Вашего производства что исключает их забивание.

Подробнее

Рукавный фильтр

Рукавные фильтры NESTRO справляются с невыполнимой для циклонов задачей - очищают воздух от мелкой пыли и возвращают очищенный воздух обратно в цех. На этом этапе происходит основная очистка воздуха. Исполняются в различных корпусах, могут быть установлены как внутри так и снаружи помещения. Способны работать без остановки, даже на время их очистки. Обладают системами противопожарной и противовзрывной защиты. Соответствуют всем стандартам ЕС в области экологической безопасности.

Подробнее

Пылевой вентилятор

Вентиляторы являются ключевым элементом любой системы аспирации. Вентиляторы NESTRO хорошо себя зарекомендовали - они являются экономичными, тихими и надежными. Наши вентиляторы могут быть расположены как после фильтровальной установки (в чистой зоне), так и перед ней (в грязной зоне). Это дает возможность проектировать системы аспирации максимально гибко и энергоэффективно.

Подробнее

Дробилка

Все изнашивающиеся детали наших измельчителей чрезвычайно прочны, а потому долговечны. А размещение поворотных режущих пластин со смещением обеспечивает низкое энергопотребление.

Подробнее

Экстрактор

Система выгрузки отходов (экстрактор) необходиа для извлечения и дальнейшей передачи материала из рукавного фильтра и бункера-накопителя.

Подробнее

Пневмотранспортер

Система пневмотранспорта в составе системы аспирации совместно со шнековыми и цепными транспортерами перемещает отфильтрованный материал из камеры фильтров в место их долговременного хранения и утилизации.

Подробнее

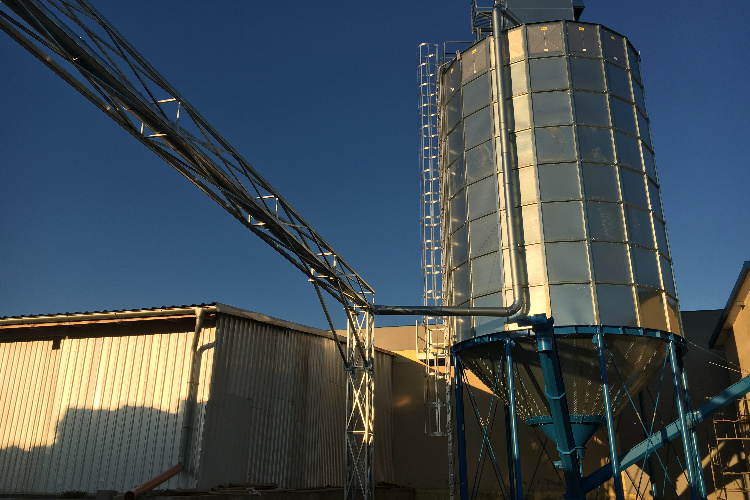

Бункер-накопитель (силос)

Металлический бункер NESTRO представляет собой сборную конструкцию из оцинкованного стального листа. Крыша самонесущая и служит для монтажа на ней циклона или рукавного фильтра. Оборудуется противовзрывными клапанами и системой ворошения и подачи материала, что исключает забивание шлюза. Может быть смонтирован на ровную бетонную поверхность или опорную конструкцию.

Подробнее

Автоматика

Система управления NESTRO, основанная на контроллерах известных производителей, позволяет интегрировать систему аспирации со всем производством. Это дает возможность управлять вентиляторами, шиберами и другими элементами в зависимости от действующего технологического процесса, обеспечивая тем самым оптимальное функционирование оборудования и идеальное взаимодействие в системе.

Подробнее

Недостатки старых систем аспирации

Примитивные ситемы аспирации (система аспирации типа циклон без дополнительных агрегатов) мешают работе вентиляции. Например, для того чтобы пыль и обрезки не осаживались в трубах скорость воздуха в системе аспирации для деревообработки (или производства мебели и её комплектующих) не должна быть ниже 24 м/с. При большом объеме производства это означает, что десятки или даже сотни тысяч кубических метров теплого и сухого воздуха выбрасываются на улицу ежечасно, а цех поступает такой же объем воздуха с улицы. Вернуть его в цех нельзя: воздух очищается только от крупных обрезков, а мелкая пыль не задерживалась в циклоне. Именно поэтому старые системы аспирации очень дороги в эксплуатации: помимо своего потребления электроэнергии, они увеличивают расходы на отопление и ухудшают условия труда.

Преимущества современных систем аспирации

Однако, современная промышленная аспирация не имеет таких проблем. Системы NESTRO удаляют не только крупную, но и мелкую фракцию от станков (станков с ЧПУ и любых других обрабатывающих машин) и позволяют возвращать теплый воздух в цех. Таким образом Вы экономите на электроэнергии, отоплении и обслуживании вентиляции, что позволяем Вам быстро окупить расходы на приобритение такой системы. Но мы не остановились на этом - мы научились превращать эти отходы в Ваши деньги!. Такие системы особенно эффективны на деервообрабатывающих производствах - необходимо удалять различные виды опилок от станков с ЧПУ, которые подлежат вторичной утилизации.

Как один из первых производителей в области аспирации и фильтрации, компания NESTRO уже в конце 80-х годов изменила рынок, создав первые вакуумные фильтры (системы, в которых вентилятор подключен после пылеуловителя). В таких системах воздух с пылью и/или стружкой не проходит через вентилятор, что дает возможность использовать высокопроизводительные лопастные роторы с более высоким КПД. Кроме того, вакуумные системы абсолютно пыленепроницаемы, что является существенным преимуществом по сравнению со всеми типами напорных установок (системы аспирации, в которых вентилятор подключен перед пылеуловителем).

Проектирование, изготовление и монтаж системы аспирации

Компания NESTRO, производитель систем аспирации, осуществляет полный спектр работ: от проектирования до шеф монтажа систем аспирации. Наши системы всегда изготавливаются под заказчика в силу различности производственных процессов на различных предприятиях. Для её расчета мы выезжаем на производство клиента и рисуем предварительную схему, а после создаем точный чертеж. Всё это необходимо для точного производства и легкой установки системы аспирации.
