Воздуховод для системы аспирации

NESTRO предлагает полный набор высококачественных компонентов воздуховодов для ваших систем. Наиболее важными особенностями нашей модульной системы являются:

• износостойкость
• низкая потребность в техническом обслуживании
• автоматическое выравнивание потенциалов
• большой ассортимент различных диаметров
• низкое сопротивление трения воздуха
• точность исполнения

Воздуховоды из оцинкованной стали

Основной элемент воздуховода – прямошовная труба. Поставляется длиной 990мм, толщиной от 0.75 мм до 1 мм. Столь высокий уровень прочности необходим для поддержания высокого разрежения, создаваемого аспирационными установками NESTRO, которое может составлять до 5000 Па (500 кг/м²). Воздуховоды соединяются фланцами или с помощью быстросъемных хомутов или бандажей, что обеспечивает герметичность системы и исключает всасывание воздуха между трубами.

Полиуретановые шланги

Гибкие воздуховоды (гофрошланги) необходимы для аспирации подвижных частей станков. NESTRO использует немецкие полиуретановые шланги для аспирации, отличающиеся:

• Высокой износостойкостью
• Антистатичностью
• Сохранением формы
• Низким сопротивлением (благодаря выносу ребер наружу и обеспечению гладкости внутри)
• Наличием облегченного исполнения (собираются в гармошку)

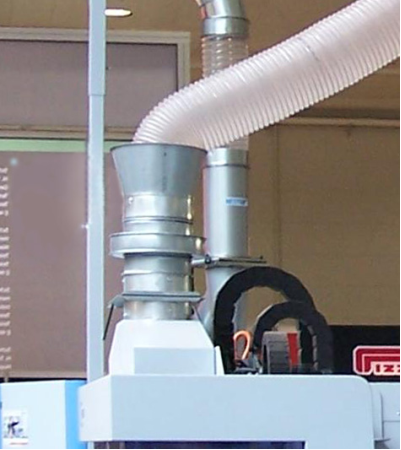

Поворотное соединение воздуховодов

Особенно актуально для CNC станков с быстро движущимися головками. Фланцы на подшипниках позволяют избежать разрыва и изменение сечения шланга при различных деформациях, возникающих при работе станка (скручивание, вытягивание и тд).

Подвижный крепеж

Применяется для подключения CNC станков с большой рабочей зоной (обычно больше 4м). Либо когда помещение, где установлен станок, не позволяет расположить аспирационный воздуховод на достаточной высоте над станком.

Шиберные заслонки (шиберы)

Исполняются с ручным, цепным, пневматическим (пневмопривод) или электрическим (электропривод) приводом. Позволяют оптимально использовать возможности системы аспирации.

Заслонка с пневматическим/электрическим приводом предназначена для автоматического перекрытия и открытия всасывающего воздуховода.

Благодаря использованию автоматических заслонок на воздуховодах, обеспечивается быстрое подключение и отключение обрабатывающих станков от системы аспирации. При включении или выключении станка в автоматическом режиме, заслонка с пневмоприводом (или с электроприводом) открывается либо закрывается самостоятельно, с помощью централизованной системы управления. Когда станок выключается, заслонка закрывается с задержкой по времени. Тем самым достигается полная очистка линии аспирации у станка. Прочная конструкция из оцинкованного стального листа толщиной 2 мм обеспечивает надежную работу и длительный срок службы.

Переключатели потоков

Переключатели потоков ручные и автоматические (с электроприводом). Пыленепроницаемая конструкция переключателя потоков на воздуховоде NESTRO позволяет устанавливать его в пневматических транспортных трубопроводах с напорной стороны. Переключатель потоков на трубопроводе NESTRO применяется, например, когда необходимо последовательно или попеременно (не одновременно!) заполнить две отдельные емкости для сбора транспортируемого материала с помощью одного вентилятора.

Шумоизоляция

Шумоизоляция воздуховода позволяет снизить звуковую нагрузку от всей аспирационной системы внутри цеха до необходимого уровня. Теплоизоляция является дополнительным положительным эффектом.

Соединительные элементы

Ассортимент соединительных элементов крайне велик и позволяет подключать любые станки и группы станков. В него входят:

• Отводы 22,5°, 45°, 90°, различных радиусов R: 1D, 1,5D, 2D, 3D
• Тройники асимметричные/симметричные
• Коллекторы различной формы с различным количеством выходов
• Хомуты, бандажи, фланцы и всевозможные подвесы
• Обратные клапаны
• Переходы и муфты для быстрого подключения к станкам
• Гильзы для разделки концов гофрошлангов с муфтами для быстрого подключения
