Рукавный фильтр

Преимущества рукавных фильтров NESTRO

Рукавные фильтры NESTRO позволяют предприятию экономить до 40% электроэнергии за счет возврата очищенного воздуха обратно в цех, обеспечивая при этом превосходный результат по очищению работающих станков от пыли, стружки, опилок и других сыпучих материалов. Основными преимуществами наших фильтров являются:

  • Широкий диапазон мощностей: от 5 000 м3 до 500 000 м3, с возможностью расширения
  • Расположение вентилятора за фильтровальной тканью
  • Современные высокоэффективные вакуумные пылевые вентиляторы (внутри рукавного фильтра)
  • Высокотехнологичные фильтровальные рукава: остаточная запыленность 0,1 мг/м3
  • Низкий уровень шума
  • Полная адаптация под потребности производства
  • Различные варианты разгрузки (как ручные так и автоматические)
  • Самоочистка рукавов с помощью импульсной продувки и вибровстряхивания

Моудльный рукавный фильтр NESTRO Jet



Рукавные фильтры по типу использования

Центральная аспирация

Позволяет собирать сыпучие отходы со всех станков в одном месте для их дальнейшей утилизации в полу- или полностью автоматическом режиме (при использовании рукавных фильтров с системой автоматической транспортировки и очистки). При этом, сам рукавный фильтр может располагаться как на улице, так и на крыше.

Подробнее

Локальная аспирация

Отличное решение для малых цехов или цехов, где нецелесообразно тянуть большой трубопровод: рукавный фильтр устанавливается в непосредственной близости от станка (рабочей зоны). Пылеуловители могут самоочищаться с помощью вибродвигателей или продувкой сжатым воздухом.

Подробнее

Принцип работы рукавного фильтра

Схема рукавного фильтра NESTROРукавные фильтры, в отличии от циклонов, имеют принцип работы пылесоса: очистка воздуха происходит с помощью специальной фильтровальной ткани. Эффективность рукавного фильтра крайне высока: воздух очищается на 99.99%. Именно это позволяет возвращать очищенный воздух в цех и экономить на обогреве. Устройство фильтра представляет собой сборный каркас, большая часть которого заполненный подвешенными фильтровальными рукавами (фильтрующий блок), через которые проходит воздух (снизу вверх). Каркас рукавного фильтра является герметичным, что позволяет устанавливать его как внутри здания, так и снаружи. Сначала грязный воздух попадает в сепарационную камеру, где проиходит отделение крупных кусков отходов и распределение потока по всей площади фильтровальных рукавов. Под рукавами (в грязной зоне) накапливается собранная пыль. Она удаляется вручную или автоматически в зависимости от модели рукавного фильтра. Над рукавами (в чистой зоне) располагается: система очистки, система пожаротушения и, как правило, блок вентиляторов. Лучший эффект достигается установкой нескольких вентиляторов в чистой зоне, однако, в некоторых системах аспирации вентилятор устанавливается перед фильтровальной тканью. Использование шумопоглощающих элементов в камере вентиляторов позволяет снизить уровень звукового давления до 64 - 68 Дб. Множество российских предприятий, находящихся близи жилых массивов, уже воспользовалось этим, решив свои проблемы с шумом. Также, все фильтры NESTRO оснащаются наружными лестницами, балконами и ревизионными дверцами для удобства контроля и эксплуатации. Все эти элементы представлены на схеме рукавного фильтра.

Эксплуатация рукавного фильтра

Рукавные фильтры NESTRO очень просты в эксплуатации. Автоматическая система управления способна не только включать и выключать систему аспирации, но и плавно регулировать её мощность благодаря частотным регуляторам, автоматическим шиберам и множественным датчикам. Затраты на обслуживание оборудования крайне малы. Срок службы фильтровальной ткани кратно увеличивается благодаря использованию импульсной очистки, даже при наличии пыли склонной к самослипанию. Очистка фильтра также может происходить без участия персонала. Безопасность во время эксплуатации рукавного фильтра достигается благодаря системам искрогашения, пожаротушения, работающим в автоматическом режиме.



Очистка рукавного фильтра

Внутреннее устройство рукавного фильтра NESTROВнутреннее устройство рукавного фильтра NESTROВ рукавных фильтрах NESTRO применяются различные системы регенерация фильтровальной ткани. Самая простая - встряхивание фильтровальных рукавов с помощью вибромотора, расположенного в чистой зоне над рукавами. В таких фильтрах планка, на которой крепятся фильтровальные рукава закрепляется на виброопорах, что позволяет встряхивать блок вентилятооров отдельно от каркаса фильтра. Некоторые модели фильтров разворачивают поток воздуха в момент тряски. Это позволяет производить очистку выключив только часть фильтра.

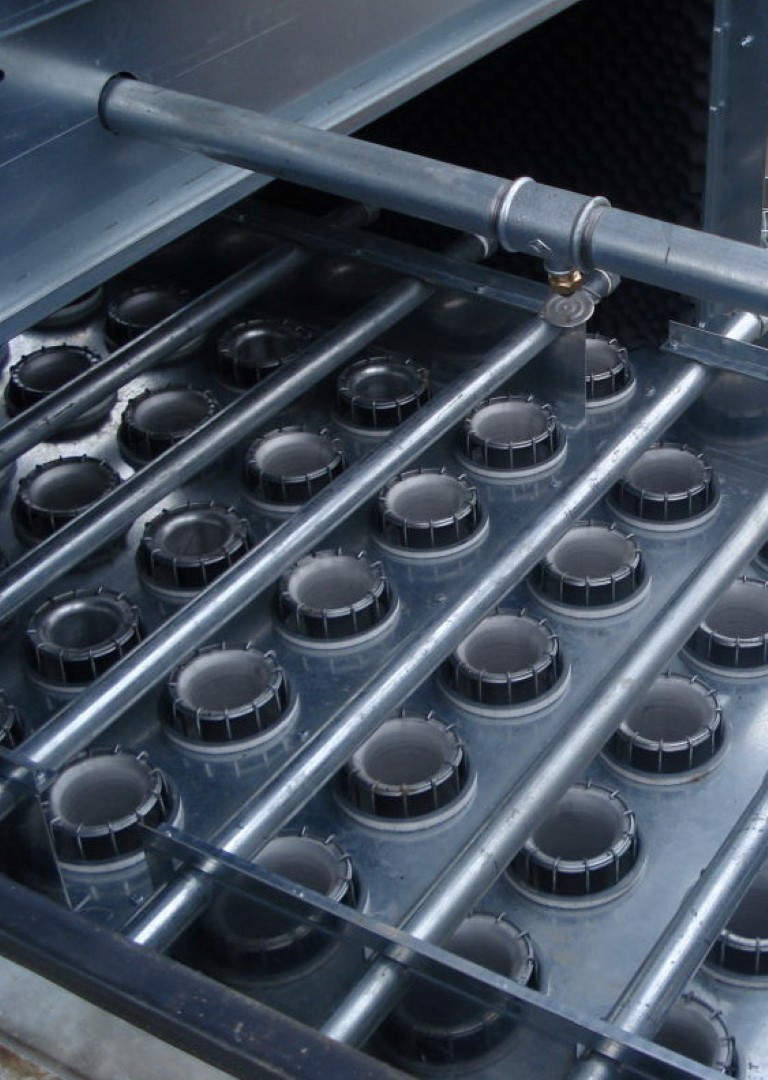

Внутреннее устройство рукавного фильтра NESTROИмпульсная продувка сжатым воздухом рукапвного фильтра NESTROСистема очистки рукавных фильтров сжатым воздухом (импульсная продувка рукавного фильтра) обладает более высокой эффективностью очистки фильтровальной ткани. Для её работы в чистой зоне фильтра устанавливается ресивер со сжатым воздухом и сестемой форсунок, направленных внутрь фильтровальных рукавов. Прериодически происходит продвука фильтровальных рукавов импульсами сжатого воздуха. Отличительной особенностью таких фильтров является то, что фильтровальные рукава подвешиваются отверстием вверх: фильтрация происходит по внешней стороне рукава.



Расчёт рукавного фильтра

Компания NESTRO занимается расчётом рукавных фильтров уже более 30 лет. Для подбора рукавного фильтра для очистки воздуха от пыли специалисты NESTRO учитывают:

  • Виды станков, установленных на производстве и их режимы работы
  • Тип обрабатываемого материала, его влажность, плотность и температуру
  • Количество обрабатываемого материала
  • Параметры воздуха
  • Регион расположения заказчика

Эти и другие параметры позволяют прооизвести оптимальный расчёт харектеристик рукавного фильтра. Свяжитесь с нами и получите предварительный расчет уже сегодня.

Монтаж рукавного фильтра

Осуществление монтажа рукавного фильтра стоит доверять только квалифицированным специалистам. Несмотря на общую простоту конструкции, в рукавном фильтре есть множество мест на которые нужно обратить внимание при сборке. Непрофессиональный монтаж рукавного фильтра может привести к быстрому износу фильтровальной ткани, а так же неправильной работе в критических ситуациях. Это может спровоцировать пожар или взрыв внутри фильтра с его частичным или полным разрушением. Поэтому мы рекомендуем осуществлять монтаж под надзором сервисных инженеро NESTRO, ежегодно проходящих обучение на заводе NESTRO и следующих инструкции по сборке рукавного фильтра.

Производство рукавных фильтров NESTRO

Немецкая компания NESTRO одна из первых начала производить рукавные фильтры для деревообработки с вентиляторами после фильтровальной ткани. Для осуществления этой идеи потребовалось создать герметичный каркас установки, чтобы воздух всасывался только из воздуховода. Поэтому, за каждым заказом закрепляется свой инженер, а чертеж рукавного фильтра проверяется несколькими инженерами последовательно.
