Локальная аспирация

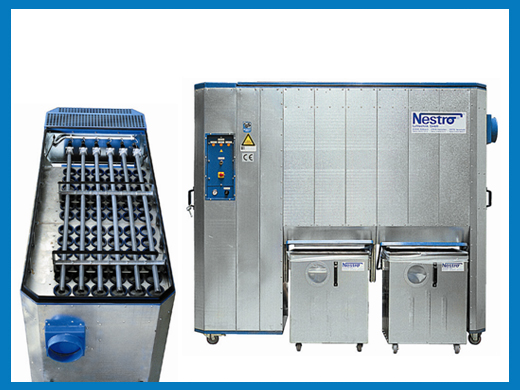

Установки NESTRO NE
Отличное решение для малых цехов или цехов, где нецелесообразно тянуть большой трубопровод: рукавный фильтр устанавливается в непосредственной близости от станка (рабочей зоны). Пылеуловители могут самоочищаться с помощью вибродвигателей или продувкой сжатым воздухом.
- Производительность установок: до 14000 м3/ч
- Полная пыленепроницаемость
- До 90 % КПД вентилятора
- Самоочистка
- Противопожарная безопасность
| Название | NE 160 | NE 200 | NE 250 | NE 300 | NE 350 |
|---|---|---|---|---|---|
| Сертификат BGHM | H3 / CE / GS | ||||
| Потребляемая мощность, кВт | 2,2 | 4,0 | 5,5 | 7,5 | 11,0 |
| Потребляемый ток IE3, A | 4,4 | 7,8 | 9,8 | 13,5 | 20,5 |
| Площадь фильтра, м2 | 11,5 | 16,8 | 25,2 | 31,6 | 42,1 |
| Размеры (ДхШхВ), мм | 1575 х 910 х 2110 | 2350 х 900 х 2150 | 3350 х 1020 х 2290 | 3440 х 1120 х 2420 | 4300 х 1120 х 2420 |
| Объем контейнера, л | 1х160 | 2х160 | 3х160 | 3х160 | 4х120 |
| Вес, кг | 405 | 596 | 1100 | 1210 | 1440 |
| Диаметр всасывающего патрубка, мм | 160 | 200 | 250 | 300 | 350 |
| Рабочий поток воздуха, м3/ч | 2300 | 3350 | 5600 | 7500 | 9500 |
| Максимальный | номинальный поток воздуха, м3/ч | 1780 | 1447 | 3200 | 2260 | 5050 | 3530 | 6000 | 5085 | 8000 | 6925 |
| Разрежение при номинальном потоке воздуха, Па | 2450 | 2650 | 2500 | 2400 | 2750 |
| Разрежение перед вентилятором, Па | 3160 | 3130 | 2960 | 2950 | 3400 |
| Максимальный уровень шума, согласно директиве ЕС*, дБ(А) | 74 | 72 | 72 | 74 | 73 |
| Регенерация фильтра | пневматическая, приводная или продувка сжатым воздухом (Jet) | ||||
| Система пожаротушения | Доп. опция | Доп. опция | Порошковая или водяная | Порошковая | |
| Режим эксплуатации | Непрерывный режим | ||||
| Сеть | Трехфазный ток, 400В, 50Гц | ||||
* - значение шума согласно Директиве по машинам и оборудованию на открытой территории на растоянии 1 метр и высоте 1,6 метра. Измерения по EN - ISO 11201, измеряется при номинальном расходе воздуха без транспортировки материала.
Дополнительное оборудование:
- Регулятор частоты вентилятора
- Дополнительное управление заслонками для макс. 8 машин
- Шлюзовой затвор вместо бочек
- Шумоизоляция (эффект около -10 бД(А) )
- Комплект мешков

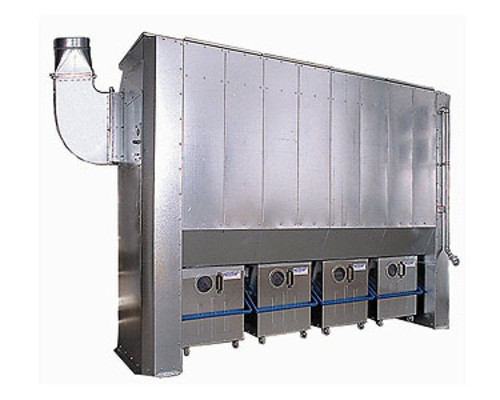

Установки NESTRO NA/T
| Номер | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| Вес, т. | 2 | 3 | 4 | 2 | 3 | 4 |
| Длина рукавов, мм | 800 | 800 | 800 | 1200 | 1200 | 1200 |
| Площадь рукавов, м2 | 16.8 | 25.2 | 33.6 | 25.2 | 37.8 | 50.4 |
| Производительность, м3/ч | 2520 | 3780 | 5040 | 3780 | 5670 | 7560 |
| Объём хранилища, литров | 360 | 540 | 720 | 360 | 540 | 720 |
| Ширина, мм | 2180 | 2920 | 3660 | 2180 | 2920 | 3660 |
| Высота, мм | 2350 | 2350 | 2350 | 2750 | 2750 | 2750 |

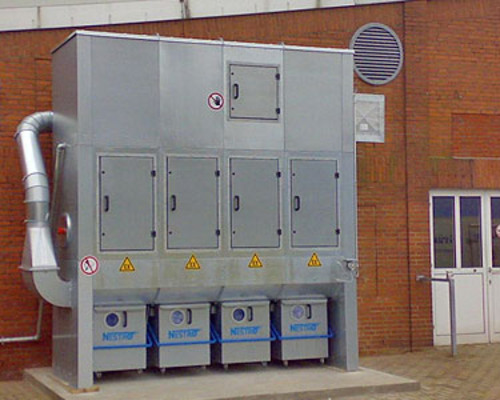

Установки NESTRO NUAF/T
| Кол-во секций | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|
| Длина, мм | 1790 | 2535 | 3280 | 4025 | 4770 |
| Ширина, мм | 1140 | 1140 | 1140 | 1140 | 1140 |
| Площадь рукавов, м2 (при длине 3520 мм) | 31,6 | 47,4 | 63,2 | 79,0 | 94,8 |
| Площадь рукавов, м2 (при длине 3020 мм) | 23,8 | 35,7 | 47,6 | 59,5 | 71,4 |
| Площадь рукавов, м2 (при длине 2580 мм) | 15,8 | 23,7 | 31,6 | 39,5 | 47,4 |

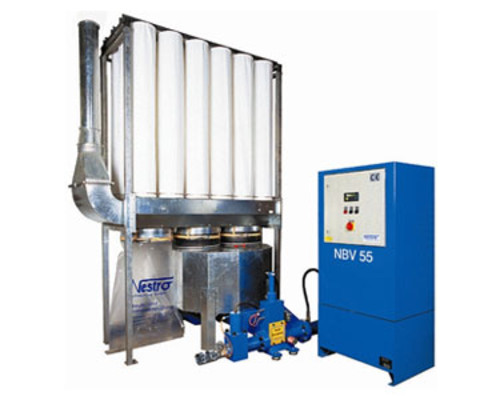

Установки NESTRO NASF
- Площадь фильтровальной ткани, м2: 8,6 - 69,0
- Количество рядов фильтровальных рукавов, шт: 2 - 4
- Количество мешков, шт: 2 - 6
- Высота, мм: 3380 - 4080
- Ширина, мм: 940 - 1225
- Длина, мм: 1230 - 3620
